wellklung气动中线型蝶阀

wellklung气动中线型蝶阀

技术参数

型号：AD1187XQ

连接方式：对夹连接

适用温度：-15℃～130℃

阀体材质：铸铁、碳钢、不锈钢

密封材质：EPDM、PTFE

适用介质：水、空气、油类、腐蚀性化学液体

立即咨询
下一个
上一个

产品详情

产品概述

      玮控气动中线蝶阀也叫做中线软密封蝶阀，主要的结构特征是阀杆的轴心、蝶板的中心、阀体通道中心在同一个位置上。中线蝶阀只能为软密封、密封性能好，能够达到零泄漏要求，但不耐高温和高压。

      气动中线蝶阀气缸采用挤压高强度铝质为缸体，内外表面做细磨精加工处理和硬质阳极化处理，外表光亮美观、双活塞齿轮齿条式设计，结构紧凑，开关速度快，摩擦系数小，使用寿命长。

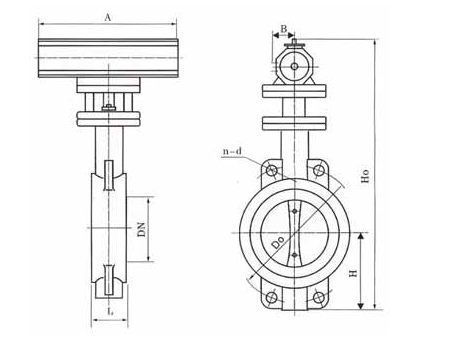

产品尺寸图





主要外形连接尺寸

公称通径 结构长度
（标准值） 		外形尺寸（参考值） 连接尺寸（标准值）
0.6MPa 1.0 MPa 1.6 MPa
毫米 英寸 L H Ho A B D0 n-d D0 n-d D0 n-d
50 2 43 63 315 180 65 110 4-14 125 4-18 125 4-18
65 2-1/2 46 70 330 180 65 130 4-14 146 4-18 145 4-18
80 3 46 83 390 245 72 150 4-18 160 8-18 160 8-18
100 4 52 105 431 240 72 170 4-18 180 8-18 180 8-18
125 5 56 115 455 240 72 200 8-18 210 8-18 210 8-18
150 6 56 137 626 350 93 225 8-18 240 8-22 240 8-22
200 8 60 164 720 350 93 280 8-18 295 8-22 295 12-22
250 10 68 206 800 550 350 335 12-18 350 12-22 355 12-26
300 12 78 230 860 600 350 395 12-22 400 12-22 410 12-26
350 14 78 248 883 600 350 445 12-22 460 16-22 470 16-26
400 16 102 289 972 600 350 495 16-22 515 16-26 525 16-30
450 18 114 320 1043 750 380 550 16-22 565 20-26 585 20-30
500 20 127 343 1098 750 380 600 20-22 620 20-26 650 20-33
600 24 154 413 1236 750 380 705 20-26 725 20-30 770 20-36
700 28 165 478 1431 750 380 810 24-26 840 24-30 840 24-36
800 32 190 525 1488 750 380 920 24-30 950 24-33 950 24-39
900 36 203 620 1615 1250 380 1020 24-30 1050 28-33 1050 28-39
1000 40 216 725 1765 1500 580 1120 28-30 1160 28-36 1170 28-42
1200 48 254 780 1976 1500 580 1340 32-33 1380 32-39 1390 32-48
