型号：ED1187XQ
连接方式：对夹连接
适用温度：-15℃～130℃
阀体材质：球墨铸铁
密封材质：EPDM
适用介质：水、空气、油类、腐蚀性化学液体
产品概述
玮控电动软密封蝶阀，优质软密封材料，零泄漏 不易老化、耐腐蚀，耐磨性能好。适合于大口径管道，常温常压状态的水务、废水处理工况。
电动蝶阀气缸采用挤压高强度铝质为缸体，闭速度稳定。适合于开关和调节。内外表面做细磨精加工处理和硬质阳极化处理，外表光亮美观、双活塞齿轮齿条式设计，结构紧凑，开关速度快，摩擦系数小，使用寿命长。

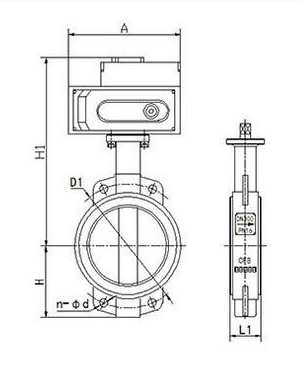

产品尺寸图
主要外形尺寸及重量（PN1.0/1.6MPa）
| DN(mm) | A | B | L | D1 | n-Φ | K | E | 4-Φ1 | Φ2 | G |
重量WT (kg) |
| 50 | 140 | 80 | 43 | 125 | 4-19 | 77 | 57.15 | 4-6.7 | 12.6 | 100 | 3.34 |
| 65 | 152 | 89 | 46 | 145 | 4-19 | 77 | 57.15 | 4-6.7 | 12.6 | 120 | 3.94 |
| 80 | 159 | 95 | 45.21 | 160 | 8-19 | 77 | 57.15 | 4-6.7 | 12.6 | 127 | 4.05 |
| 100 | 178 | 114 | 52.07 | 180 | 8-19 | 92 | 69.85 | 4-10.3 | 15.77 | 156 | 5.48 |
| 125 | 190 | 127 | 55.5 | 210 | 8-19 | 92 | 69.85 | 4-10.3 | 18.92 | 190 | 7.66 |
| 150 | 203 | 139 | 55.75 | 240 | 8-23 | 92 | 69.85 | 4-10.3 | 18.92 | 212 | 8.5 |
| 200 | 238 | 175 | 60.58 | 295 | 8-23 | 115 | 88.9 | 4-14.3 | 22.1 | 268 | 25 |
| 250 | 268 | 203 | 68 | 350 | 12-23 | 115 | 88.9 | 4-14.3 | 28.45 | 325 | 31.4 |
| 300 | 306 | 242 | 76.9 | 400 | 12-23 | 140 | 107.95 | 4-14.3 | 31.6 | 403 | 45.9 |
| 350 | 368 | 267 | 76.17 | 460 | 16-23 | 140 | 107.95 | 4-14.3 | 31.6 | 436 | 54 |
