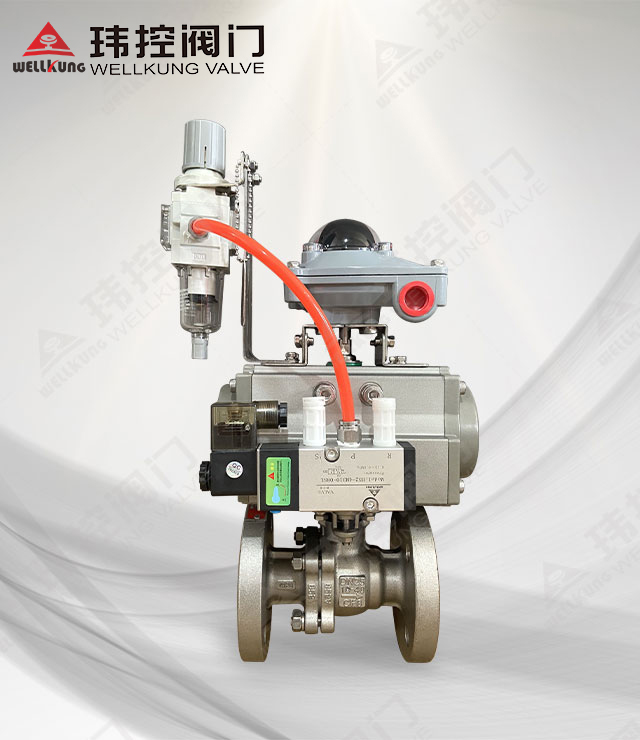

型号：AQ0F184FP
连接方式：法兰连接
适用温度：-20℃~140℃
阀体材质：不锈钢
密封材质：PTFE
适用介质：水、锂粉、腐蚀性化学液体等
产品概述
玮控新能源禁铜锌专用球阀，因铜锌材料会有锂电池产生化学反应。从阀体到执行机构、附件（电磁阀、过滤器、限位开关、接头）与介质接触部位均达到新能源锂电禁铜锌要求。
1. AT气动执行器齿轮式双活塞，输出扭矩大，摩擦系数低，转动灵活。
2. 气动球阀附件（电磁阀）在断电时或者供电时启闭的附件。
3. 气动球阀附件（回讯器）能够远距离传送气动球阀开关以及位置的信号装置，为工作人员提供了很大的方便。
4. 气源两联件：减压器、过滤器对于气源有着稳压、清洁以及对气动球阀运动部件有着润滑作用。

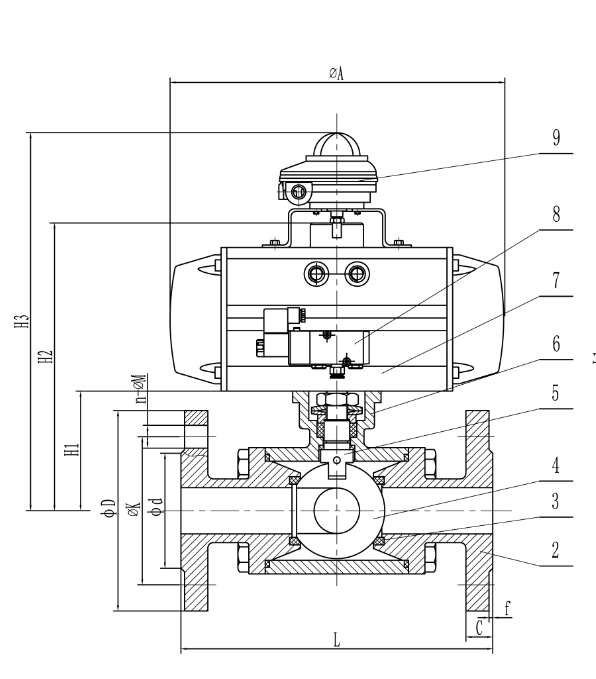

产品尺寸图
主要外形及连接尺寸
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
|
H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
|
|
H1 |
根据所配执行机构而定 |
||||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
|
A、A1 |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
||||||||||||||
