型号：Q614F-10S
连接方式：双由任连接
适用温度：-15℃～80℃
阀体材质：UPVC
密封材质：PTFE
适用介质：水、空气、油类、腐蚀性化学液体
产品概述

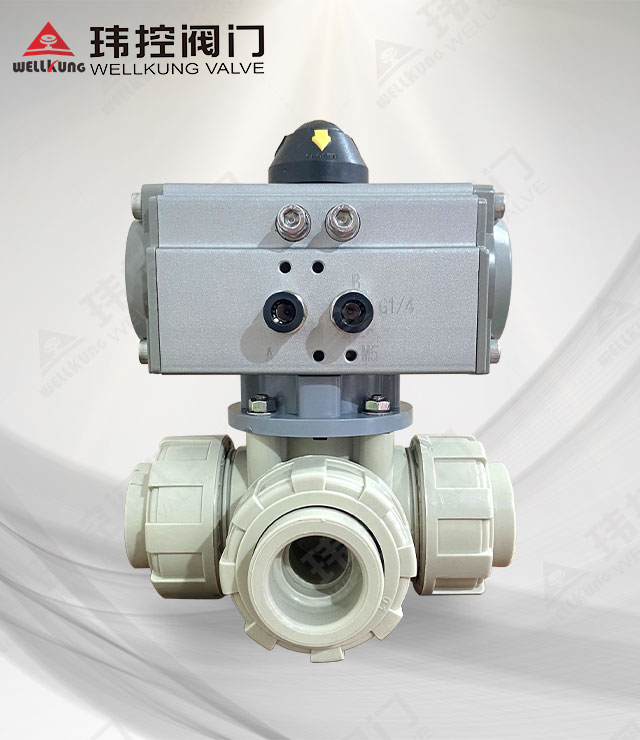

玮控气动双由任球阀，双活接设计、安装快速、检修方便。三通道回转型球阀，用于介质的分流、合流及流向切换
1. 三通球阀L型流道，用于介质流向的切换，能使相互垂直的两个通道连通
2. 三通球阀T型流道，实现把三条连通管道进行合流与分流。
3. 一阀多用，任何一个管道都可以作为入口或者是出口，且零泄漏。

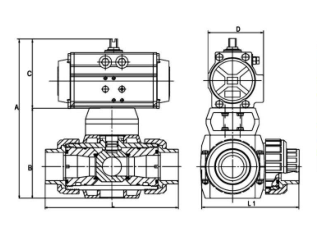

产品尺寸图
外形尺寸
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
CNS |
D1 |
22.4 |
26.4 |
34.5 |
42.5 |
48.6 |
60.6 |
|
D |
31 |
37 |
44 |
54 |
65 |
79 |
|
|
ANSI |
D1 |
21.54 |
26.87 |
33.65 |
42.42 |
48.56 |
60.63 |
|
D |
31 |
37 |
44 |
54 |
65 |
79 |
|
|
DIN |
D1 |
20.3 |
25.3 |
32.3 |
40.3 |
50.3 |
63.3 |
|
D |
31 |
37 |
44 |
54 |
65 |
79 |
|
|
JIS |
D1 |
22.3 |
26.3 |
32.33 |
38.43 |
48.46 |
60.56 |
|
D |
31 |
37 |
44 |
54 |
65 |
79 |
|
|
L |
163 |
172 |
200 |
208 |
240 |
246 |
|
|
L1 |
132 |
147 |
147 |
168 |
168 |
186 |
|
|
W |
110 |
110 |
110 |
110 |
132 |
132 |
|
|
H |
160 |
160 |
165 |
165 |
215 |
230 |
|
|
重 量 |
1.8KG |
1.8KG |
2.0KG |
2.5KG |
2.7KG |
3.4KG |
|
|
执行器型号 |
ATD-40 |
ATD-52 |
ATD-52 |
ATD-63 |
ATD-63 |
ATD-75 |
|
