电动不锈钢蝶阀

技术参数

型号：ED1184XP

连接方式：法兰连接

适用温度：-15℃～130℃

阀体材质：不锈钢

密封材质：PTFE

适用介质：水、空气、油类、腐蚀性化学液体

立即咨询
下一个
上一个

产品详情

产品概述

      1. 玮控电动不锈钢蝶阀通过电源驱动来实现远程控制和自动化操作。

      2. 中线型结构特征：阀杆的轴心、蝶板的中心、阀体通道中心在同一个位置上。软密封、密封性能好，能够达到零泄漏要求，但不耐高温和高压。

      3. 不锈钢阀体有良好的耐腐蚀性、硬度高、韧性好、抗压防爆裂。

      4. 电动蝶阀的软密封材料为聚四氟乙烯，耐高温、不易老化，阀板也可根据介质工况做喷涂处理

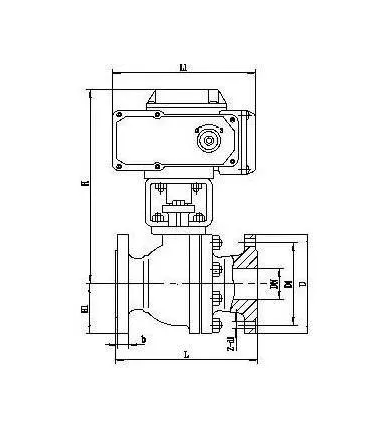

产品尺寸图





主要外形连接尺寸

公称通径

(DN)

主要尺寸 法兰尺寸
L H H1 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 112 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 115 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 120 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 138 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 164 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 175 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 200 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 243 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 250 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 280 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 305 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 350 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 380 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 445 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 292 480 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 318 530 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 580 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 650 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 760 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
