型号：AQ0V184YP
连接方式：法兰连接
适用温度：-20℃~400℃
阀体材质：不锈钢、碳钢
密封材质：PTFE、304、STL、碳化钨
适用介质：适合颗粒物、结晶、结焦结垢等介质

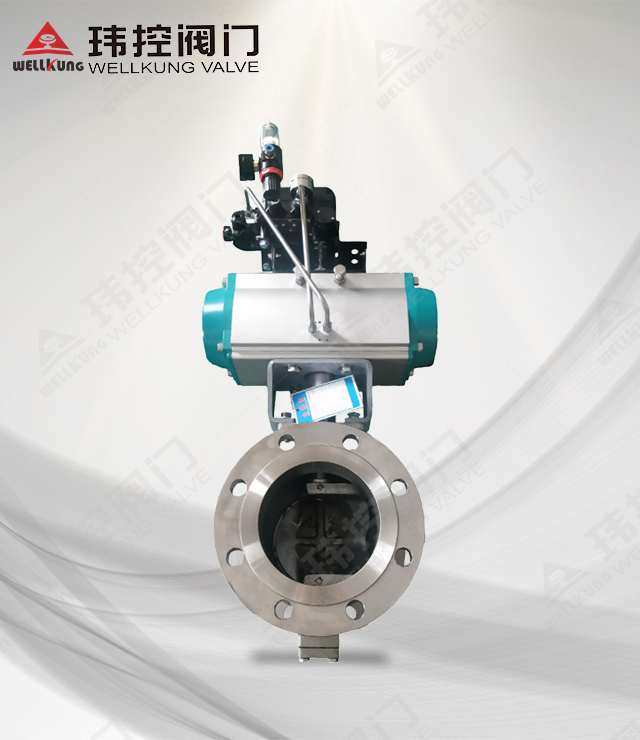

产品概述
玮控气动v型球阀的关闭件是球缺体上开有V字型开口，V型开口具有锋利的刃口，在球缺体回转过程中，与阀座之间形成剪切作用，对介质具有强有力的切断力。同时V型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道截面面积，形成对介质的**调节。
1. 阀杆直接采用花键连接，稳定性好
2. 刮刀片阀座：适合结垢、胶水、污泥介质
3. 防尘防卡防结晶整体阀座设计，阀杆防飞出、防火设计
4. 硅溶胶工艺，外观精致
5. 所有流到球和阀座以及阀座可加硬耐磨处理

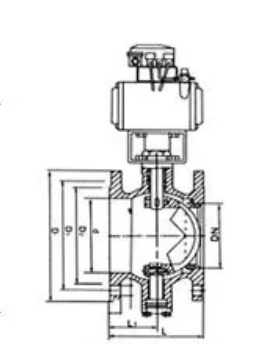

产品尺寸图
主要连接尺寸
| 公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 102 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 297 | 338 |
| L1 | 62 | 62 | 62 | 75 | 80 | 100 | 115 | 130 | 160 | 200 | 240 | 334 |
| H | 60 | 60 | 65 | 95 | 105 | 120 | 140 | 155 | 165 | 205 | 240 | 270 |
| H1 | 277 | 285 | 305 | 364 | 379 | 389 | 402 | 426 | 453 | 473 | 540 | 590 |
| A | 140 | 140 | 140 | 164 | 164 | 190 | 210 | 247 | 276 | 348 | 378 | 524 |
| PN1.6MPa法兰尺寸 | ||||||||||||
| D | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| D1 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
| n-φd | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
| PN2.5MPa法兰尺寸 | ||||||||||||
| D | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 |
| D1 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 |
| D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 |
| n-φd | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 |
