产品型号：WJ41H
公称通径：NPS 2"～NPS24" DN50～DN600
压力范围：CL150～CL1500 PN10～PN250
工作温度：-196℃～+600℃
主体材质：碳钢、不锈钢、合金钢
应用范围：适用于化工、治炼、制药、电力、热力石油、液化气、蒸汽、 易燃、易爆、导热油、高纯度、有毒等介质的管路上。
产品概述
J41H波纹管截止阀采用金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。波纹管截止阀广泛应用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。
J41H/W 型 PN16~PN40 波纹管截止阀适用于工作压力 1.6~4.0MPa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种的工况上，却断或接通调节管路介质。

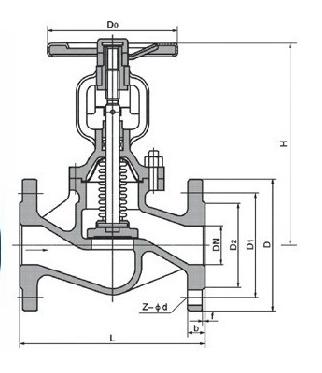

产品尺寸图
主要连接尺寸
| 压力等级 | PN16 | ||||||||||||||
| 口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量（Kg） | 5 | 5 | 5.5 | 11 | 13.5 | 19 | 26 | 36 | 46 | 74 | 102 | 168 | 270 | 420 | 620 |
