产品型号：Z40/41W/Y
公称压力：PN1.0~16.0MPa
公称通径：DN40~500mm
主要材质：不锈钢
适用介质：水、油品酸碱腐蚀性等
设计规范：GB/T12234
结构长度：GB/T 12221
法兰连接：GB/T 9113 、JB/T 79
试验与检验：GB/T 13927、JB/T9092
产品概述
不锈钢楔式法兰闸阀流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好。广泛适用于石油化工，火力发电厂等油品、蒸汽管路上作接通或截断管路中介质的启闭装置。

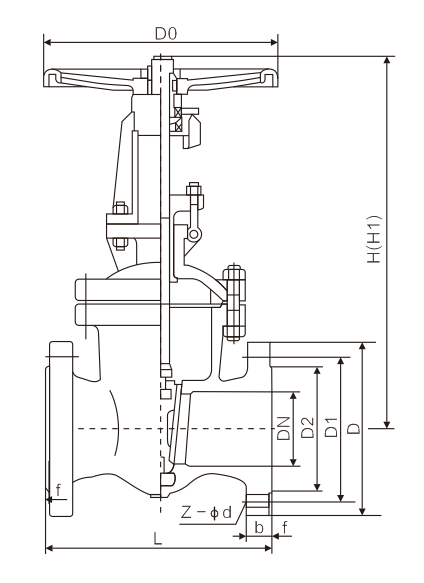

产品尺寸图
主要连接连接尺寸
| DN(mm) | L | D | D1 | D2 | b-f | Z-Φd | 手动 | |
| H | D0 | |||||||
| 40 | 165 | 150 | 110 | 88 | 18-3 | 4-Φ18 | 257 | - |
| 50 | 178 | 165 | 125 | 102 | 18-3 | 4-Φ18 | 289 | 180 |
| 65 | 190 | 185 | 145 | 122 | 18-3 | 8-Φ18 | 334 | 180 |
| 80 | 203 | 200 | 160 | 138 | 20-3 | 8-Φ18 | 377 | 200 |
| 100 | 229 | 220 | 180 | 158 | 20-3 | 8-Φ18 | 433 | 200 |
| 125 | 254 | 250 | 210 | 188 | 22-3 | 8-Φ18 | 527 | 240 |
| 150 | 267 | 285 | 240 | 212 | 22-3 | 8-Φ22 | 596 | 240 |
| 200 | 330 | 340 | 295 | 268 | 24-3 | 8-Φ22 | 772 | 320 |
| 250 | 380 | 395 | 350 | 320 | 26-3 | 12-Φ22 | 904 | 320 |
| 300 | 420 | 445 | 400 | 370 | 26-4 | 12-Φ22 | 1045 | 400 |
| 350 | 450 | 505 | 460 | 430 | 16-4 | 16-Φ22 | 1177 | 400 |
| 400 | 480 | 565 | 515 | 482 | 16-4 | 16-Φ26 | 1345 | 500 |
| 450 | 510 | 615 | 565 | 532 | 28-4 | 20-Φ26 | 1497 | 500 |
| 500 | 540 | 670 | 620 | 585 | 28-4 | 20-Φ26 | 1648 | 720 |
