型号：W0P124HP
连接方式：法兰连接
适用温度：-30℃～260℃、+230℃～530℃、-196℃～45℃、-60℃～530℃
阀体材质：碳钢、不锈钢、合金钢
密封材质：不锈钢、巴氏合金
适用介质：水、空气、油类、腐蚀性化学液体
产品概述
玮控气动薄膜调节阀采用顶部导向不平衡式结构，高强度，重载荷，有效避免了阀笼与阀芯之间的摩擦和卡死现象，稳定可靠。
1. 阀体S型流线通道设计，内壁光滑且截面相等。压力损失小、流量大、流动平稳。
2. 阀笼采用压紧阀座设计，解决了传统的螺丝拧入式阀座拆卸困难，泄漏量大等问题。
3. 采用流开式设计，介质趋向于阀门开启的方向，小开度可控性好，流量特性畸变小（根据工况要求可选择降噪音、抗气蚀的特殊阀笼）
4. 阀内组件材料可根据不同流体情况，进行相应处理，对于控制空化流体、含有固体颗粒的流体以及高温、高压场合，进行硬化处理，延长阀门的使用寿命。
5. 气动调节阀含定位器提高阀门的位置**度，确保阀门按照调节阀信号实现正确定位。

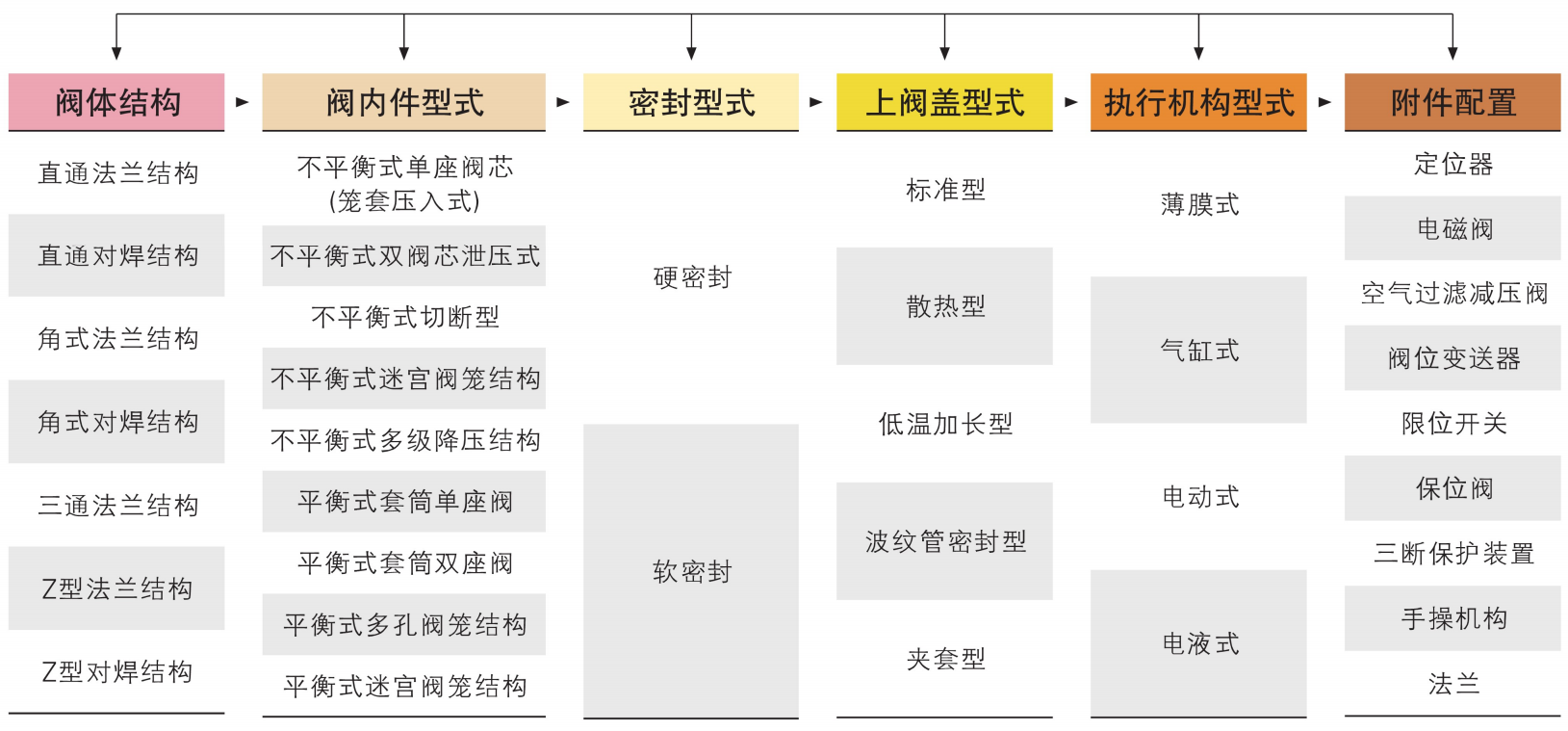

控制阀配置导向图
以上列表为直行程控制阀配置导向图，可根据箭头所示按照以满足工艺参数的要求，选取**合适的控制阀结构。
阀体形式选配
|

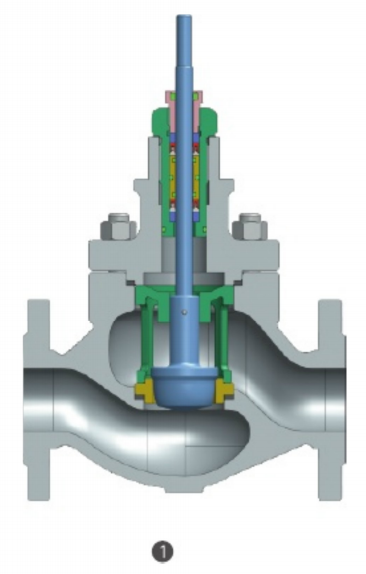

直通阀体 直通阀体呈S流线型通道，内壁光滑且截面相等。具有压力损失小、流量大、流动平稳等特点
|

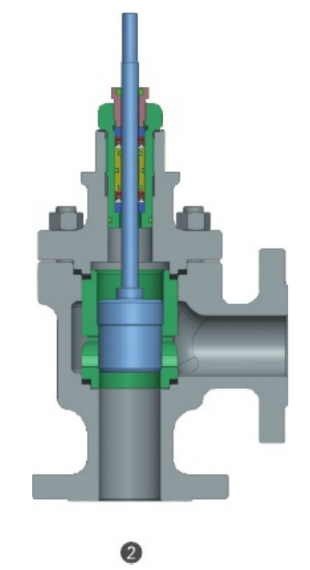

角形阀体 角形阀体除外形为直角形外，其他与直通阀体完全通用。具有结构紧凑、流路简单、阻力小等特点。特别适用于易结焦、易堵塞、高粘度等工况 |
|

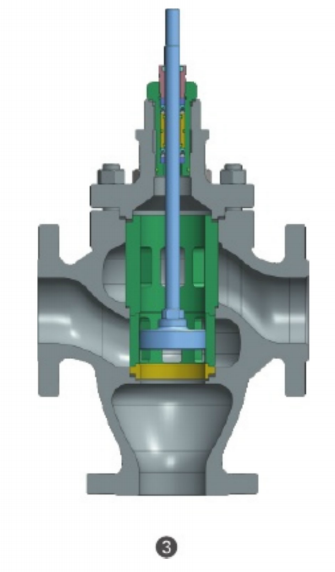

三通阀体 三通阀体分为合流、分流两种类型，主要用于比例调节或旁路调节，占据空间小，成本低。 |

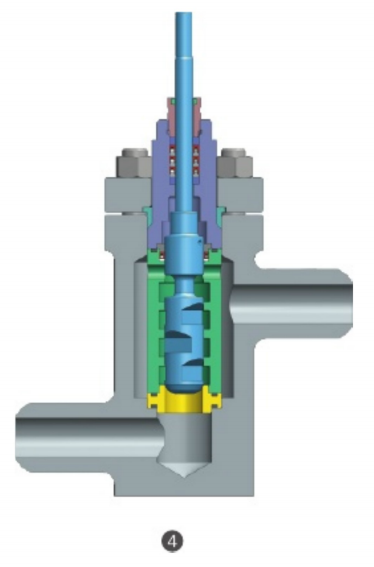

Z形阀体 Z形阀体主要适用于高压工况，采用整体铸造而成，具有较好的耐压强度。内部流路简单，不易产生漩涡，回流等现象。降低高压差工况中产生闪蒸，气蚀的可能性。 |
阀盖形式选配
|
标准型阀盖 标准阀盖为常温上阀盖，阀盖材质与阀体材质完全一样。起到封闭阀体喝连接执行机构的作用。 工作温度：-30℃-260℃ |

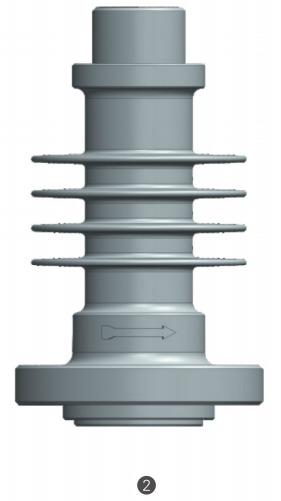

高温型阀盖 高温型阀盖专为高温工况设计，通过散热片增大阀盖与周围空气的接触面积，起到散热作用。能有效的保护填料，以及执行机构。 工作温度：+230℃~530℃ -45℃~-5℃ |
|

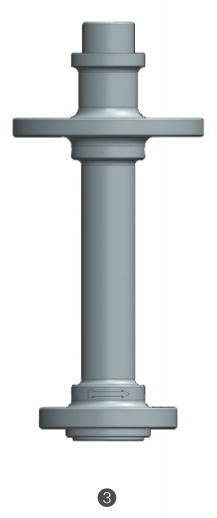

低温伸长型阀盖 低温伸长型阀盖适用于低温状态下的介质（如液氧、液氮）。该类型上阀盖能有效保护填料和执行机构，标准材料是304或者316。也可根据工况采用不同膨胀系数的材料。 工作温度：-196℃-45℃ |

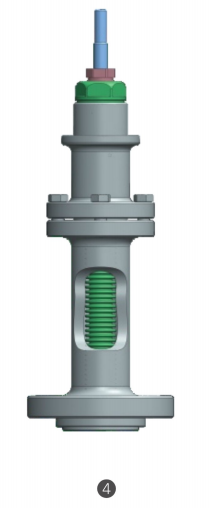

金属波纹管密封阀盖 金属波纹管密封阀盖适内，装有不锈钢波纹管组件，将介质与外界隔绝，并能保证阀杆作上下移动，此外在上阀盖里面仍有标准填料函，确保不会因介质外漏而造成浪费或引起环境污染。 工作温度：-60℃-530℃ |

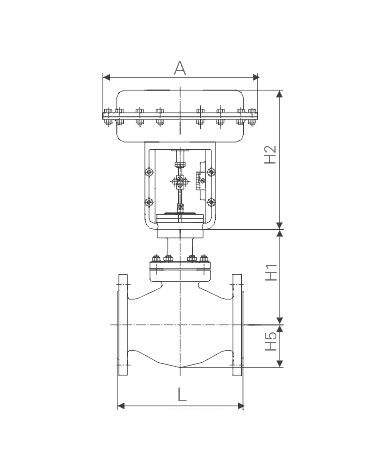

产品尺寸图
