wellklung气动三偏心蝶阀

wellklung气动三偏心蝶阀

技术参数

型号：AD3184YP

连接方式：法兰连接

适用温度：-15℃～450℃

阀体材质：铸铁、碳钢、不锈钢

密封材质：PTFE、304、STL

适用介质：水、空气、油类、颗粒、腐蚀性化学液体


立即咨询
下一个
上一个：无

产品详情

产品概述

      玮控气动三偏心蝶阀的结构特征是在双偏心的阀杆轴心位置偏心的同时，使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线。经过第三次的偏心后，蝶板的密封面成椭圆型，其密封面形状一边倾斜于本体中心线、另一边平行于本地中心线。三偏心蝶阀的结构解决了金属阀座泄漏量大的难题。

      同时玮控气动三偏心蝶阀可做到耐高温耐腐蚀要求。

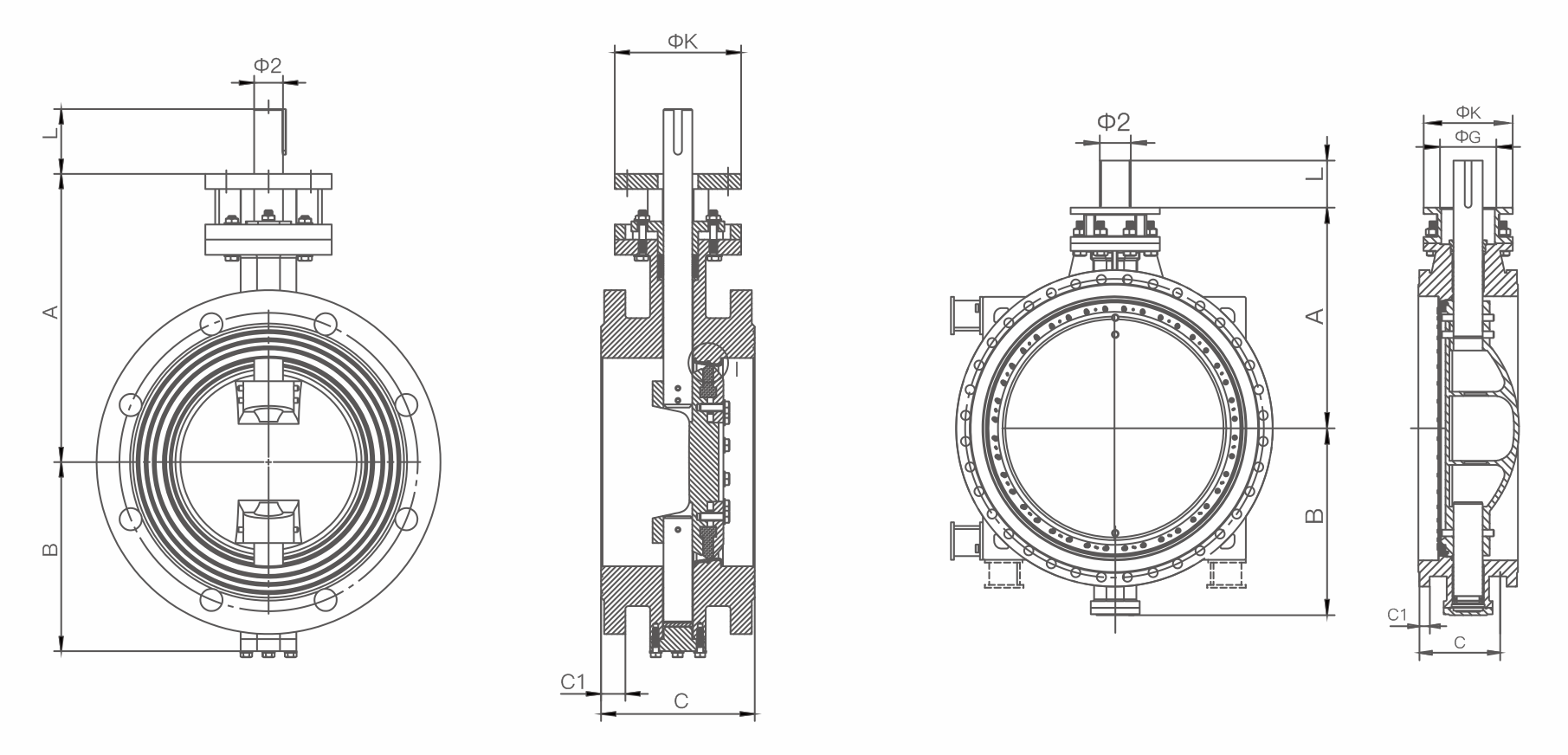

产品尺寸图


连接尺寸

公称通经(DN) 主要尺寸 法兰尺寸
L L1/L2 H H1 A 1.0MPa 1.6MPa 2.5MPa
法兰 对夹 硬密封 软密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 63 625 245 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 70 625 245 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 83 645 245 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 105 675 355 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 115 715 355 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 137 800 355 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 164 850 250 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 206 925 250 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 230 1035 450 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 248 1070 450 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 289 1190 450 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 320 1250 650 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 343 1290 650 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 413 1455 850 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 478 1585 850 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 525 1700 1250 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 585 1965 1250 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 640 2015 1250 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 755 2250 1250 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
